La vista Plano
Un plano permite organizar sus recorridos, asignando a cada vehículo la visita de n puntos de paradas según un recorrido ordenado y planificado. La página de planos permite:
visualizar destinos, zonificaciones y recorridos,
gestionar y modificar los recorridos de forma intuitiva, principalmente a través del desplazamiento de destinos entre los recorridos mostrados,
optimizar los recorridos, con el algoritmo de optimización,
exportar fácilmente los planos de recorridos para impresiones, hojas de cálculo, móviles o GPS conectados.

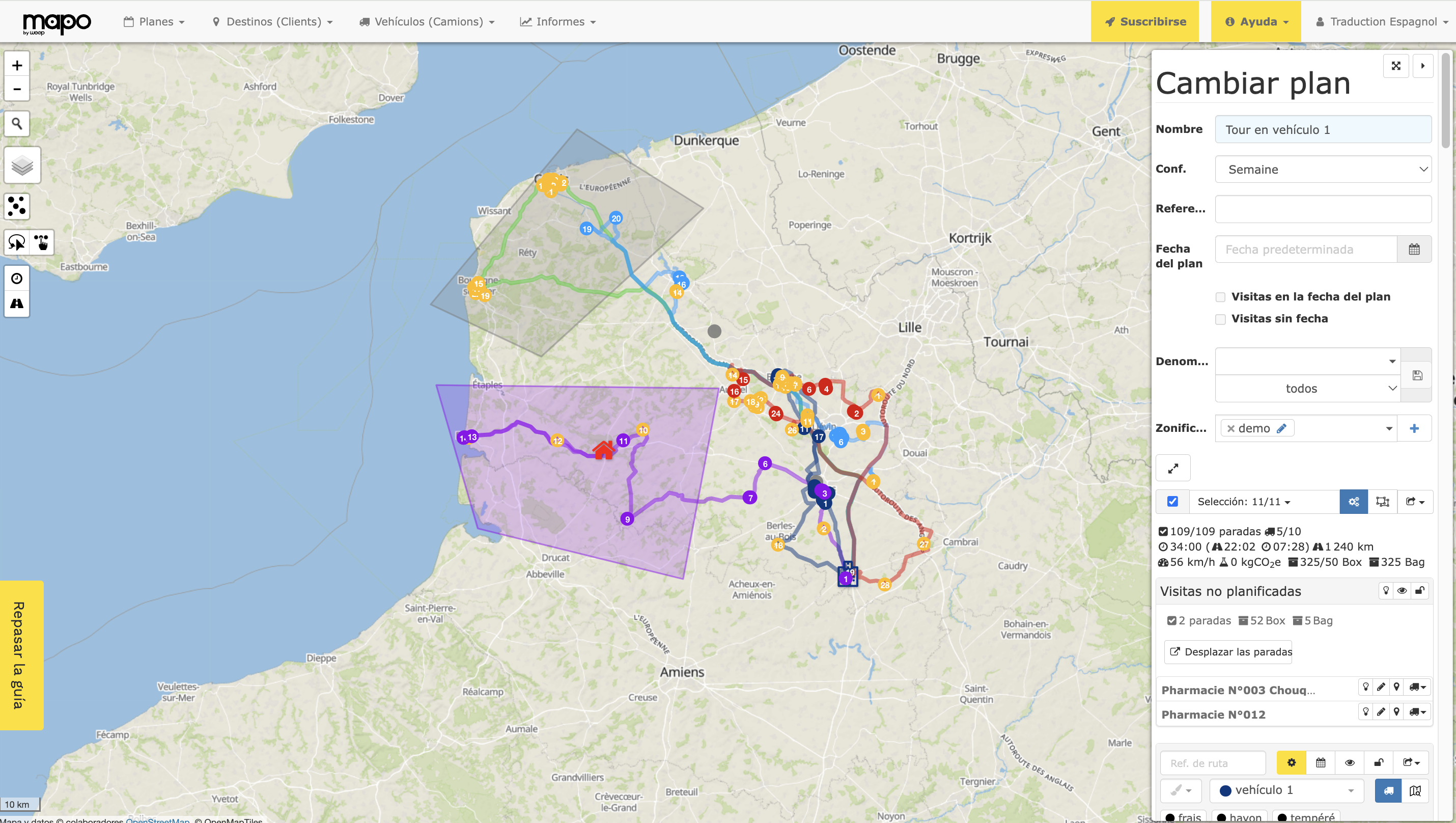

A la izquierda, el mapa interactivo permite ver las zonificaciones, puntos de parada e itinerarios de recorridos.
Con los botones a la izquierda del mapa puede: - acercar o alejar el mapa - buscar una dirección - compactar o no sus puntos - generar un isócrono - generar una isodistancia
El cuadro de mandos del plano

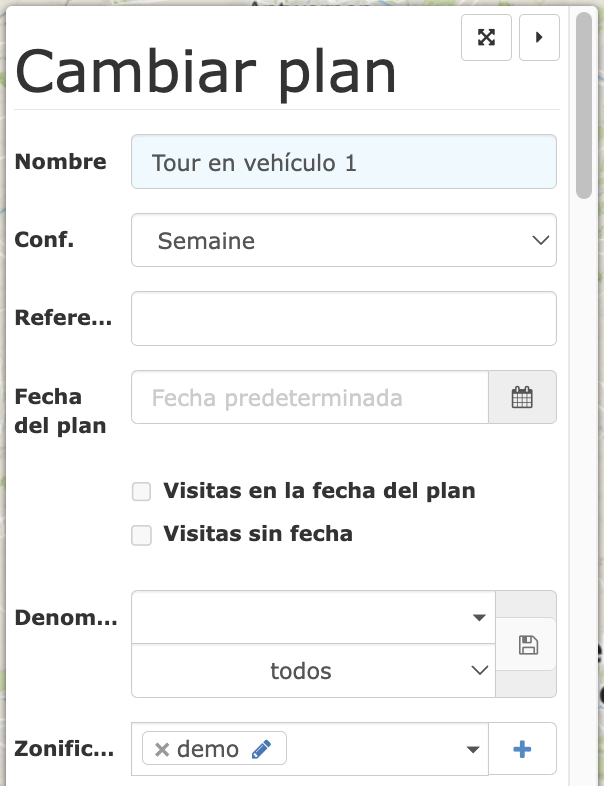

El encabezado del cuadro de mandos del plano
A la derecha, el cuadro de mandos del plano se divide en varias partes:
Las características del plano (nombre, configuración de los vehículos, zonificación afectada).
El balance global de los recorridos del plano en términos de tiempo, distancia y emisión de carbono.
El selector de recorrido(s) que permite mostrar solo los datos deseados
Los puntos de paradas no planificadas, es decir, no asignadas a un vehículo, si se seleccionan en el selector.
Los recorridos de cada vehículo con sus puntos de paradas, cuando están seleccionados en el selector.
El uso de estos elementos se detalla en las siguientes secciones.

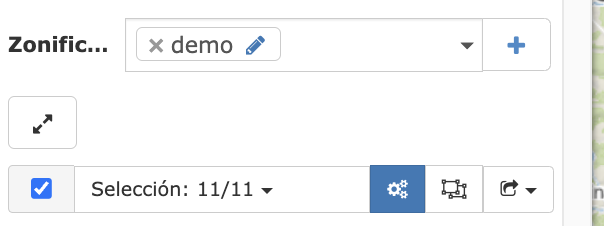

El selector de recorridos
Por defecto, se muestran todos los puntos no planificados y todos los recorridos. Para seleccionar los datos deseados, es suficiente con un clic a la izquierda del o de los recorrido(s) en la casilla a la izquierda del nombre del o de los recorrido(s).
Este permite seleccionar una parte de los recorridos para mostrar únicamente los deseados.
Está compuesto por:
-
una casilla para marcar (marcada por defecto, significa que todos los recorridos están seleccionados)
-
una flecha que se puede clicar, que permite desplegar el menú
-
un botón de optimización global para los recorridos seleccionado
-
un botón de aplicación de una zonificación, para activarlo, se deben seleccionar una o varias zonas en el campo Zonificaciones
-
un botón de exportación de los recorridos, que despliega las posibilidades para exportar los recorridos
Nota:
Los recorridos equipados con un sensor NFC (por ejemplo, Sopalog de SOPAC) muestran un marco de temperaturas registradas.
Las acciones se aplican al (a los) recorrido(s) seleccionado(s).

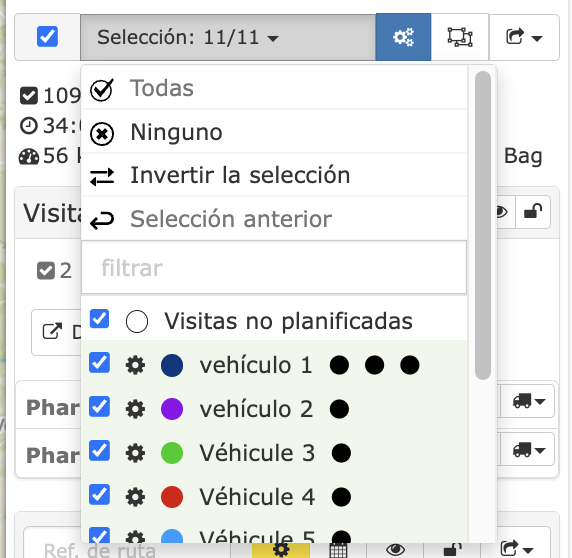

Al hacer clic en la flecha hacia abajo, se despliega el menú.
El menú permite:
-
seleccionar todos los recorridos/vehículos haciendo clic en Todos
-
desmarcar todos los recorridos/vehículos haciendo clic en Ninguno / no seleccionar ningún recorrido haciendo clic en Ninguno
-
invertir la selección, es decir, seleccionar los recorridos no seleccionados y desmarcar los recorridos seleccionados
-
volver a la selección anterior
-
buscar el recorrido/vehículo para seleccionar filtrando la lista de los nombres de recorridos
-
seleccionar el(los) recorrido(s)/vehículo(s) con la casilla para marcar a la izquierda del nombre
Solo se pueden ver los recorridos seleccionados. Las acciones tomadas se inician únicamente en los recorridos seleccionados.
Arriba a la derecha del panel de mandos del plano, el botón cruz-flecha abre la vista desplegada.

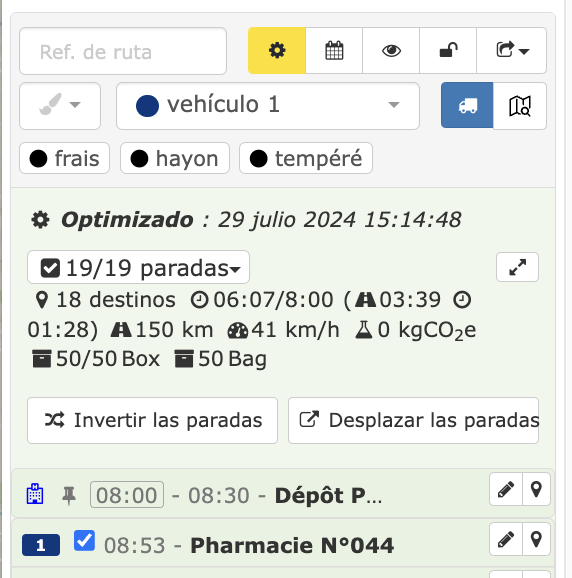

El encabezado de un recorrido
El encabezado de cada recorrido muestra información y botones de acción
A continuación, la información de las acciones posibles en cada recorrido:
-
Campo texto para indicar la referencia del recorrido
-
Botón de optimización del recorrido :
-
Botón de configuración de la fecha del recorrido /
Este icono indica que la fecha se ha configurado. Al hacer clic, se puede cambiar la fecha. La fecha del recorrido debe ser posterior a la fecha del plano.
-
Botón para ocultar/visualizar el recorrido
-
Botón para bloquear/desbloquear el recorrido
-
Menú desplegable de exportación del recorrido
-
Menú desplegable de elección de un color para el recorrido
-
Menú desplegable de elección de vehículo para el recorrido
-
Botón de apertura de la página del vehículo asignado al recorrido
-
Botón de centrado del mapa sobre el vehículo del recorrido
-
Indicación de las competencias de vehículos
-
Información de síntesis del recorrido
-
Mensajes de error en el recorrido
-
Botón que permite desplazar los puntos de parada masivamente
Visualización de los vehículos
Gracias a su GPS o a la geolocalización, los vehículos se pueden ver en el mapa. Esta funcionalidad se puede activar bajo simple solicitud a la asistencia técnica.

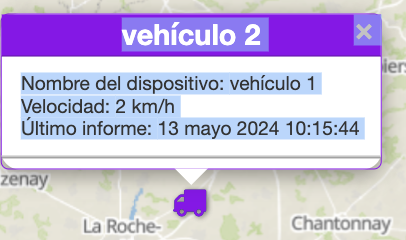

Al pasar el ratón por un vehículo, se abre un popover que difunde la información de vehículo: nombre, velocidad, registro de temperaturas (si está configurado), ETA (si está configurado), etc.
Nota:
Con la aplicación móvil, Mapo Driver, el seguimiento del vehículo se puede ver en el plano de recorrido en proceso de ejecución.

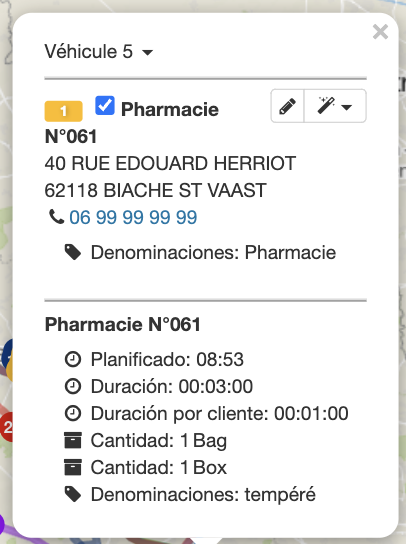

La ventana contextual de un punto de parada
Al pasar por encima o hacer clic sobre un punto de parada del plano, aparece una ventana contextual.
Hay disponibles varias acciones:

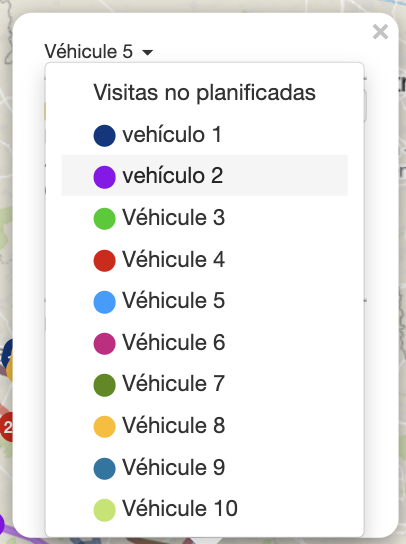

Atribuir este punto a otro vehículo
Desmarcar/Marcar el punto de parada para planificarlo o desplanificarlo.
Acceder a la ficha de destino del punto de parada .
Generar una zonificación isócrona o isodistante desde el punto . El menú desplegable propone el diseño de una zonificación isodistante (zonificación alrededor del punto cuya distancia tiene una longitud constante) o isócrona (zonificación alrededor del punto cuyo periodo tiene un periodo constante).
Una línea de separación distingue la siguiente sección. El orden en el recorrido, el nombre del destino, la dirección precisa figuran en esta sección.
Una última sección, separada por una línea, presenta la información de la entrega: cantidad, hora planificada, ETA, duración de visita, etc.
